ミストコレクターとは、工場の生産活動によって生じるオイルミストを吸引・除去する装置で、作業環境の改善に重要な役割を果たします。この記事では、ミストコレクターの種類や効率的な設置方法などについて詳しく解説します。実際の導入事例や、おすすめのミストコレクターも紹介していますので、ぜひ参考にしてみてください。
INDEX
ミストコレクターとは？
ミストコレクターとは、工場で発生する粒子状の有害物質、特にオイルミストを対象とした除去装置です。ミストコレクターは、空気とオイルミストを分離して、空気中に浮遊するオイルミストを吸引して回収する仕組みになっています。
工場内の生産活動で発生する、空気中に浮遊するオイルミストや粉じん、ヒュームなどの粒子状物質は、作業環境を汚染し、従業員の健康障害を引き起こす可能性があります。そのため、物質の性状に合わせて、全体換気や局所排気装置の設置により除去することが重要です。
ミストコレクターは、有害物の中でも粒子状物質に区分されるオイルミストを吸引して空気と分離するために不可欠な役割を担っています。
ミストコレクターをお探しの方はこちらオイルミストの影響とミストコレクター導入のメリット
オイルミストは、作業環境にさまざまな影響を与えます。ここでは、オイルミストによる影響とミストコレクターを導入するメリットについて詳しく解説します。
人体への影響を防ぐ
オイルミストが直接目や皮膚に付着すると、目の疾患や皮膚疾患を引き起こすことがあります。また、オイルミストを吸引すると、頭痛や不快感など体調に影響を与える可能性もあります。ミストコレクターは、これらの健康リスクを軽減し、作業環境を改善するのに役立つ装置です。さらに、ミストコレクターを導入することで工場内の視野が良くなり、生産性の向上にもつながります。
機械・設備への影響を防ぐ
オイルミストが電子機器に付着すると、ショートする可能性があります。また、金属や樹脂部品の腐食に影響を及ぼすことも少なくありません。ミストコレクターを導入すれば、機械や設備の寿命を延ばすことができ、メンテナンスコスト削減にも役立ちます。
環境への影響を防ぐ
工場内で飛散したオイルは、視界不良を引き起こしたり、床や壁に付着すると滑りやすくなるなど、安全面に影響します。また、油煙には、火災や爆発のリスクもあります。ミストコレクターは、油煙やオイルミストを除去することで工場内の環境を保つことができます。
油煙についてさらに詳しく見るミストコレクターの種類と選び方
ミストコレクターは工場内のオイルミスト対策には欠かせない設備です。捕集方式ごとの特性を理解し、工場の状況に合ったものを選ぶことが、安全で快適な作業環境を作るカギといえるでしょう。
| 捕集方式 | 特徴 |
|---|---|
フィルター式
|
物理的なフィルターを通じて粒子を捕集する仕組みです。シンプルな構造で、専門的な知識がなくても管理できます。フィルターの定期的な交換が必要です。 |
ディスク式
|
高速回転させたディスクに衝突させて捕集します。フィルターが付いていないため、フィルター交換における産業廃棄物が発生しないなどのメリットがあります。 |
サイクロン式（フィルターレス式）
|
遠心力を用いて粒子を分離します。一般的なサイクロンで捕集できる粒径は数μm以上といわれ、捕集効率は電気式やディスク式に劣ります。交換部品が少ないのはメリットです。 |
電気集塵式
|
静電力を利用して油分を吸着して捕集する仕組みで、微細な粒子も捕集できます。初期設備投資が高いことや、高電圧装置の取り扱いに注意が必要です。 |
ミストコレクターの設置方法
ミストコレクターには、いくつかの設置方法があります。工場の作業環境に合った設置方法を選ぶことは、ミストコレクターの性能を最大限に発揮するために重要です。
［加工部が密閉されている場合］ 直接吸気方式
「直接吸気方式」とは、加工部分が密閉されている工作機械に採用される設置方法です。直接吸気方式では、CNC旋盤やマシニングセンターのような、閉じられた空間で精密な作業を行う機械に設置されます。加工部から発生するオイルミストを効率よく吸引でき、工作機械内の清浄度を保ちます。
［加工部がオープンの場合］ 局所吸気方式
加工部分がオープンな工作機械では、「局所吸気方式」がよく採用されます。局所吸気方式では、粉じんやオイルミストの発生源に近い位置にフードを取り付け、局所的に空気を吸引します。局所吸気方式は、プレス機械や汎用旋盤など、加工部が露出している機械に適した設置方法です。
［その他］ 広域吸気方式
広域吸気方式とは、作業空間全体から吸気を行い、空気中のオイルミストを集める方法です。特定の作業場所に対処する「直接吸気方式」や「局所吸気方式」と組み合わせて設置されることもあります。広範囲にわたる空気を浄化するため、工場全体の空気を維持するのに役立ちます。実際には、ミストコレクター機能付きの空調機を設置したり、小型のミストコレクターを分散して設置したりするケースがあります。
「アピステ」のミストコレクター
アピステの高性能ミストコレクター「GME-S-Pro/ecoシリーズ」は、メンテナンス性、捕集性能、省エネのすべてを追求したミストコレクターです。
ミストコレクターが必要となる工場では、切削油の違い、加工方法の違い、ワークの違いなど、オイルミストを発生させる条件が現場ごとに異なります。また、現場でのメンテナンス体制や、ミストコレクターに求められる性能もさまざまです。
そんな現場ごとのあらゆるニーズに対応するため、アピステは、性能を保ち続けるプロフェッショナルでエコなモデル「GME-S-Proシリーズ」と、業界最高クラスの大風量でエコなモデル「GME-S-ecoシリーズ」の2つのミストコレクターをラインナップしています。
高性能ミストコレクター GME-S-Proシリーズ
アピステの高性能ミストコレクター「GME-S-Proシリーズ」は、マルチステップ捕集と陽圧ドレンで、メンテナンスが長期間不要なミストコレクターです。さらに、業界初の分割ボディで簡単にオーバーホールでき、長期間にわたって性能を維持します。
加えて、PMモーター※&インバーターでの風量制御も可能で、省エネ性も追求しました。「フィルターやディスクが目詰まりする」「内部に汚れが溜まる」「分解しにくい」。そんな現場の諦め事を払拭するミストコレクターです。
※400Wは誘導モーター
高性能ミストコレクター GME-S-ecoシリーズ
アピステの高性能ミストコレクター「GME-S-ecoシリーズ」は、大風量アクティブサイクロンとインバーターでの風量制御により、高い省エネ性を実現したミストコレクターです。
GME-S-Proシリーズと同様に分割ボディを採用し、メンテナンス性にも優れています。「エネルギーコストは抑えながらオイルミスト環境は改善したい」「簡単な定期メンテナンスで現場の運用を改善したい」、そんなお客様に最適なシリーズです。
GME-S-ecoシリーズについて詳しく見るアピステは導入前から導入後のフォローまで充実
機種選定、必要能力計算
などの技術対応
アピステの営業技術スタッフがお客様と打ち合わせして最適なご提案をします。
無償現場確認、
無償テスト機サービス
どのように設置するかを現場にてご提案。無償のテスト機のお貸出しにより事前に捕集効果をご確認いただくことも可能です。
導入後の商品の点検、
充実のアフターフォロー
現場主義の当社では、導入いただいた商品の点検やエラー対応など、アフターサービスに力を注いでいます。
アピステでは、商品を熟知した専任の営業技術スタッフが窓口となって、お客様をサポートします。専門知識を持ったスタッフが対応することで、どんなお客様のニーズや疑問、問い合わせに対しても、迅速かつ的確に対応することが可能です。ミストコレクター導入後も、設置確認や定期的な機器の点検で、しっかりアフターフォローする体制を整えています。
ミストコレクターについてのお問合せはこちらアピステではテスト機の貸し出しサービスも

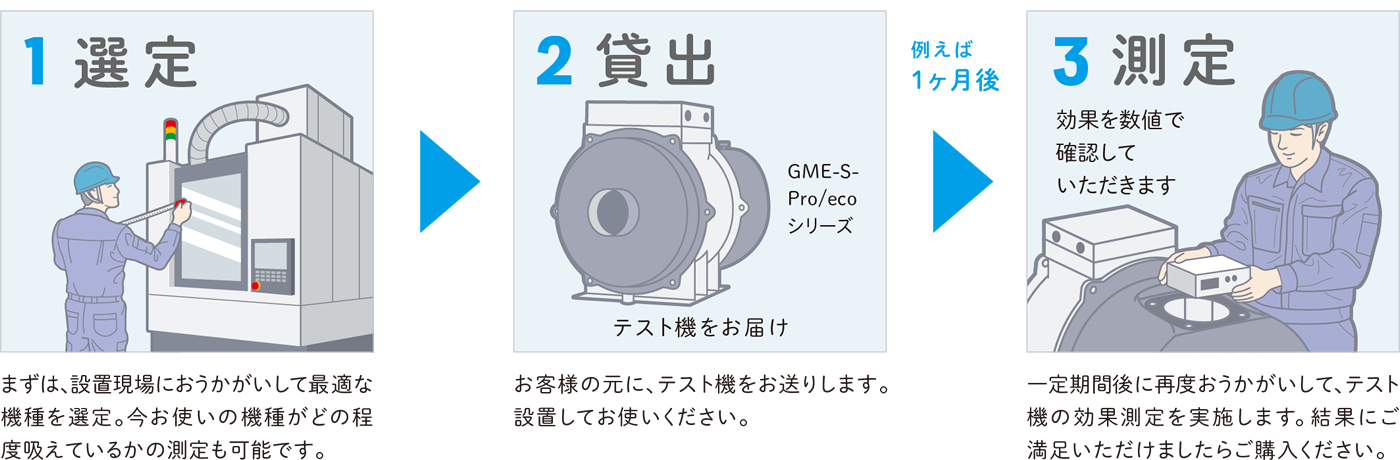

〈テスト機貸出サービスの内容〉
さらに、アピステではお客様が導入の効果を事前に確認できるよう、テスト機の無償貸し出しサービスを実施しています。
まずは、現場に専任の営業技術スタッフがお伺いして、最適な機種を選定します。その後は、実際の作業環境でミストコレクターを試用いただきます。一定期間が経過したら、再度お伺いし、テスト機の導入効果をお客様と確認させていただく流れです。ミスト対策が気になる方はぜひ一度お試しください。
テスト機の貸し出し依頼はこちらから カタログダウンロードはこちらからアピステのミストコレクターの導入事例
アピステでは、お客様のニーズに合った最適なミストコレクターを提供するために、導入前から導入後までを手厚くサポートしています。
事例1：横型マシニングセンターのオイルミスト捕集
従来のミストコレクターが目詰まりを起こし、オイルミストの飛散が大きな問題となっていたお客様にアピステのミストコレクターをご採用いただきました。オイルミストの粒径に合わせて、ミストコレクター内部の最適な捕集部で捕集し、目詰まりを大幅に抑制できるとともに、回収したオイルミストをスムーズに排出する陽圧ドレンをご評価いただきました。
事例2：旋盤から発生するオイルミスト捕集
旋盤から生じるオイルミスト問題に対して、アピステのミストコレクターを導入いただきました。高い捕集技術で、旋盤からのオイルミストを効率的に捕集し、作業環境をクリーンに保つことに貢献しています。従来に比べ、メンテナンスの手間が軽減され、安定的にオイルミストを捕集できる点でご評価いただきました。
アピステのミストコレクターでクリーンな工場環境へ！
この記事では、ミストコレクターの種類や設置方法などについて、詳しく紹介しました。ミストコレクターは、お客様それぞれの作業環境に適した機種と設置方法を選ぶことで、最大の効果を発揮できます。
アピステでは、お客様の環境それぞれのニーズに応えるミストコレクターをご用意しています。特に、「GME-S-Pro/ecoシリーズ」は捕集性能にもメンテナンス性にも、省エネ性にも優れており、あらゆるニーズに対応いたします。空調用エアフィルターが搭載できるため、極微小ミストでも捕集可能です。
ミストコレクター納入後の確認から定期点検まで、専門のスタッフがしっかりサポート。現場確認による機種選定のアドバイス、テスト機による試用サービスを通じ、お客様それぞれのニーズに応えます。
ミストコレクターに関しては、下記からご相談を受け付けていますので、ぜひお気軽にご相談ください。
