ドレン蒸発処理ユニット
ドレン蒸発処理ユニット

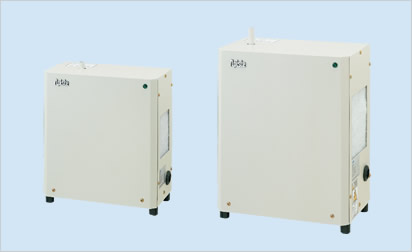

ENC-007A/014A
FAクーラーから発生するドレン水を蒸発処理可能。
詳細
騒音値40dbを実現（ENC-007A）
従来型は、ユニット内部に水を跳ね上げるモーターがあり、水がユニット内壁にぶつかる音で騒音値が上昇していましたが、新方式の採用で騒音値40db（ENC-007A）を実現し、騒音値低減化に成功しました。
諸々の安全設計
蒸発および加熱用ヒーターがそれぞれ独立した異常高温遮断回路を内蔵し、火災対策は万全です。
更に本体は二重構造で、外板部が高温にならない構造となっています。
吐出口温風温度は外気＋5～10℃
従来のドレン蒸発ユニットは、その構造上、どうしても吐出口から出る温風が高温になりがちでしたが、アピステは新方式によりこの問題を解消しました。
オーバーフロー警報出力標準装備
万一、気化しきれない水が本体からあふれ出そうになった場合には、専用の水位センサーがその異常を感知し、直ちに外部へ警報出力される安心構造です。
乱流加熱風＋電子加熱式水蒸気化方式
微細蒸発風により吹出口から湯気が見えず、ユニット周辺が結露して水浸しになりません。

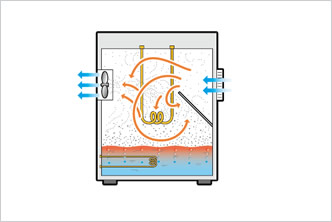

乱流加熱風＋電子加熱式水蒸気化方式とは？
まず電子加熱式によりドレン水を水蒸気化（この時、水蒸気化された湯気は粒子が大きく結露しやすい状態）、次にシーズヒーターで加熱した空気を乱流気化する過程で、水蒸気粒子をより微細化し外気へ放出。これがアピステ独自の乱流加熱風＋電子加熱式水蒸気化方式です。
仕様
| 形式 | ENC-007A | ENC-014A | |
|---|---|---|---|
| 処理方式 | 乱流加熱風+電子加熱式水蒸気化方式 | ||
| 性能 | ドレン水処理能力 （g/h） |
700 | 1400 |
| 使用周囲温度 （℃） |
20～45 | ||
| 使用周囲湿度 （%RH） |
10～80（但し結露なきこと） | ||
| 外観 | 外形寸法 （H×W×D） （mm） |
370×333×162 | 419×335×200 |
| 質量（kg） | 10 | 12.2 | |
| 電源 | 定格電圧（V） | 単相AC200 | |
| 消費電流（A） （MAX） |
4.3 （ドレン満水時） |
7.0 （ドレン満水時） |
|
| 起動電流（A） | 4.5 | 7.5 | |
| 消費電力（W） （MAX） |
850 | 1375 | |
| 保護機能 | 蒸発器ヒーター： 温度ヒューズ （128℃ OFF） 加熱用ヒーター： バイメタルサーモスタット （65℃ OFF） |
蒸発器ヒーター： 温度ヒューズ （152℃ OFF） 加熱用ヒーター： バイメタルサーモスタット （65℃ OFF） |
|
| 外部出力 | オーバーフロー警告出力 | ||
付属パーツリスト
| 名称 | 数量 |
|---|---|
| 取扱説明書 | 1冊 |
外形図
ENC-007A
①電源線 機外長：2m（VCT2.0×3芯）
②警報出力線 機外長：2m（VCT0.75×2芯）
ENC-014A
①電源線 機外長：2m（VCT2.0×3芯）
②警報出力線 機外長：2m（VCT0.75×2芯）
