制御盤用クーラー ENC-NW2900L
ENC-NW2900L 商品詳細
index
仕様
仕様をカタログで見る（50／60Hz）
| 取付タイプ | 側面取付 |
|---|---|
| 冷却能力（W） | 2600／2900 |
| 設定温度範囲（℃） | 25～45 |
| 使用周囲温度（℃） | 20～55 |
| 使用周囲湿度（%RH） | 10～80（但し結露なきこと） |
| 外形寸法（mm） | H1000×W400×D230 |
| 質量（kg） | 45 |
| 塗装色 | マンセル5Y7／1 ライトベージュ相当色 |
| 定格電圧（V） | 三相AC200 |
| 消費電流:定格（A） | 4.0／3.5 |
| 消費電流:MAX（A） | 4.5／4.3 |
| 起動電流（A） | 31／30 |
| 消費電力:定格（W） | 760／930 |
| 消費電力:MAX（W） | 1040／1230 |
| 冷却水/温度範囲（℃） | 10～40 |
| 冷却水/流量（ℓ/min） | 8以上 |
| 冷却水/圧力（Mpa） | 0.2～0.5 |
| 耐ノイズ性 | ファーストトランジェント／バースト イミュニティ試験による LEVEL4 |
| 耐振動性 | 振動数5Hz 全振幅20mm |
| 防塵防滴保護等級 | IP54相当（内部循環経路） |
| 冷媒／充填量（g） | R134a 220g |
| 騒音（dB(A)） | 約63／65 |
| 外部出力 | 警報出力（無電圧a接点 ： 250V 2A抵抗負荷） |
| 表示 | 盤内温度／エラー表示 LED／RUN LED |
注）
冷却能力： 外気温度35℃、盤内温度35℃-40℃、水温25℃、
供給水量8ℓ/min時の能力です。
（測定条件 ： JIS-B-8615 空気エンタルピー方式）
M A X 値： 使用周囲温度が最高許容周囲温度、使用周囲湿度40％RH、水温40℃時の値。
・使用電源電圧は定格電圧の±10％以内でご使用ください。
・使用前に必ず取扱説明書をよくお読みのうえ、正しくお使いください。
付属パーツリスト
| 排水ホース | 3m |
|---|---|
| ホースバンド | 1個 |
| スペーサー | 6個 |
| 取扱説明書 | 1冊 |
メンテナンスパーツリスト
| 盤内側循環ファン | NW2900L用 循環ファン |
|---|---|
| 電装基板 | NW2900L用 基板 |
注）
在庫状況によっては納期が変動しますので営業担当へご確認ください。
※ 型式・仕様その他の記載内容は、予告なく変更する場合がありますので、あらかじめご了承ください。

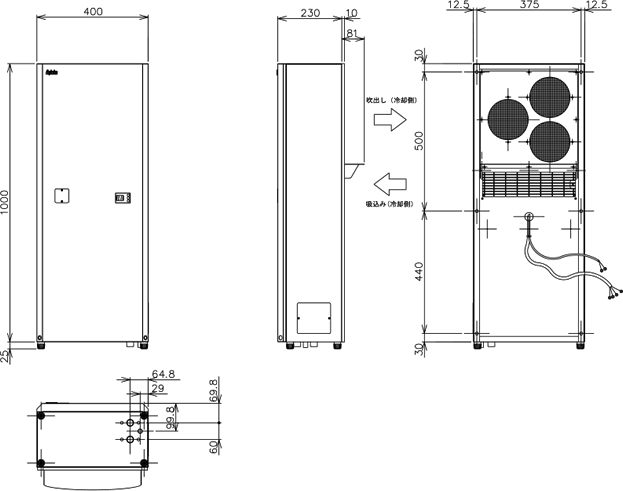

外形寸法図
【冷却水配管の注意】
◯冷却水の入口側・出口側に正確に配管をしてください。
◯冷却水量が著しく低下した場合には、クーラーの保護回路が動作する恐れがあります。

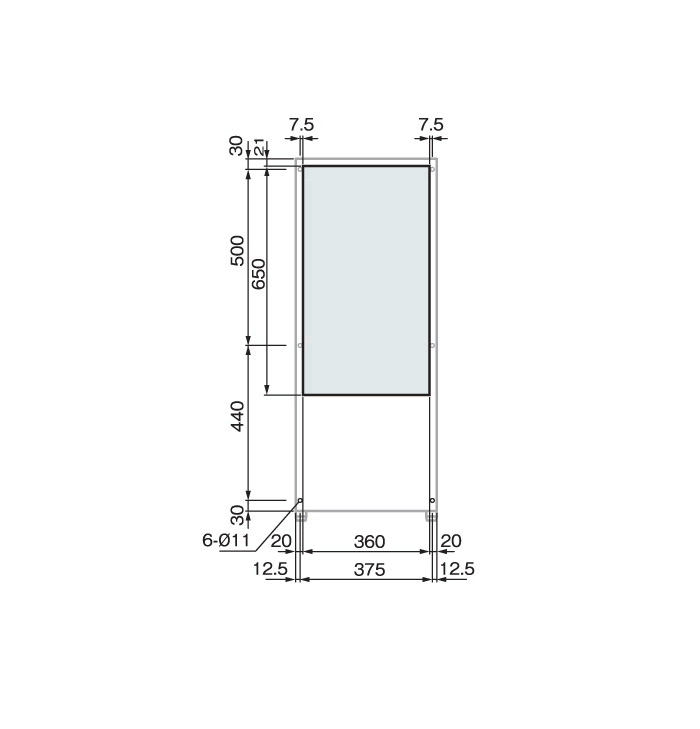

取付加工図
■標準パネルカット
※制御盤外部から見た図です。
※加工に際してはネジピッチをキープしてください。

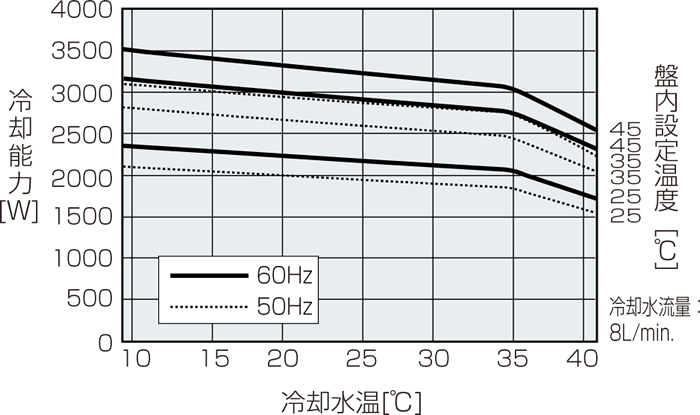

能力特性グラフ
■冷却能力特性
冷却能力測定条件 JIS-C-9612空気エンタルピー測定法による。
【注意】
◯ご使用になる前に必ず取扱説明書をお読みください。
◯盤内の発熱負荷、よってはクーラーの冷却能力が変動しますのでご注意ください。
◯冬期の低外気温時には、FAクーラーの電源を切っておいてください。
◯必要以上に設定温度を外気より低くしないようにしてください。
○FAクーラーの仕様をご確認のうえ、適切なブレーカ（市販品）をFAクーラーと電源間に必ず介してください。
