制御盤用クーラー ENC-AR1010HD
ENC-AR1010HD 商品詳細
index
仕様
仕様をカタログで見る（50／60Hz）
| 取付タイプ | 側面取付 |
|---|---|
| 冷却能力（W） | 900／1000 |
| 設定温度範囲（℃） | 25～45 |
| 使用周囲温度（℃） | -5～50 |
| 使用周囲湿度（%RH） | 10～85（但し結露なきこと） |
| 外形寸法（mm） | H730×W300×D280 |
| 質量（kg） | 26 |
| 表面仕上げ | NSSC 180-HL No.4仕上げ |
| 定格電圧（V） | 単相AC100 |
| 消費電流:定格（A） | 5.6／4.6 |
| 消費電流:MAX（A） | 6.5／6.3 |
| 起動電流（A） | 15.6／14.7 |
| 消費電力:定格（W） | 440／450 |
| 消費電力:MAX（W） | 595／615 |
| 耐振動性 | JIS Z 0200 Level1 相当 |
| 防塵防滴保護等級 | IP54相当（内部循環経路） |
| 冷媒／充填量（g） | R134a 255g |
| 騒音（dB(A)） | 約64／66 |
| 外部出力 | 警報出力（無電圧a接点： 250V 2A抵抗負荷） |
| 表示 | 盤内温度／エラー表示LED、RUN LED |
注）
冷却能力： 外気温度35℃、盤内設定温度35℃時の定格能力値。（測定条件 ： JIS-C-9612 空気エンタルピー方式）
使用周囲温度／使用周囲湿度は温湿度条件内全てを満足するものではありません。
定格値： 使用周囲温度35℃、使用周囲湿度40％RH時の値。
M A X 値： 使用周囲温度が最高許容周囲温度、使用周囲湿度40％RH時の値。
使用周囲温度： 外気温度が0℃以下の場合、盤内設定温度を30℃以上にしてください。
・使用電源電圧は定格電圧の±10％以内でご使用ください。
・使用前に必ず取扱説明書をよくお読みのうえ、正しくお使いください。
付属パーツリスト
| 取付ボルト | 6本（M6×L20） |
|---|---|
| ワッシャー | 2個 |
| スペーサー | 6個 |
| 風向ルーバー | 1個 |
| ルーバー取付ネジ | 2本 |
| 取扱説明書 | 1冊 |
メンテナンスパーツリスト
| 盤内側循環ファン | AR1010HD用 循環ファン |
|---|---|
| 外気側ファン | AR1010HD用 外気ファン |
| 電装基板 | AR1010HD用 基板 |
注）
在庫状況によっては納期が変動しますので営業担当へご確認ください。
※ 型式・仕様その他の記載内容は、予告なく変更する場合がありますので、あらかじめご了承ください。

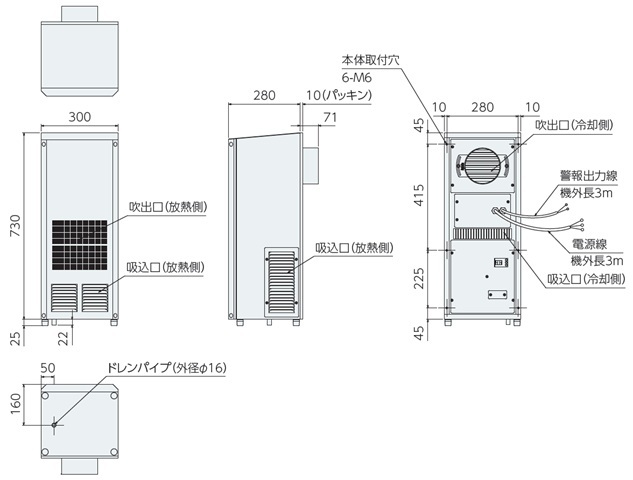

外形寸法図
（1）電源線：コード機外長 3m
（2）警報出力線：コード機外長 3m

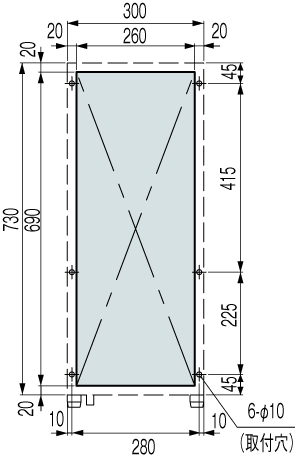

取付加工図
※制御盤外部から見た図です。
※加工に際してはネジピッチをキープしてください。
※標準パネルカットは、モデルチェンジを行っても変更いたしません（一部例外あり）。

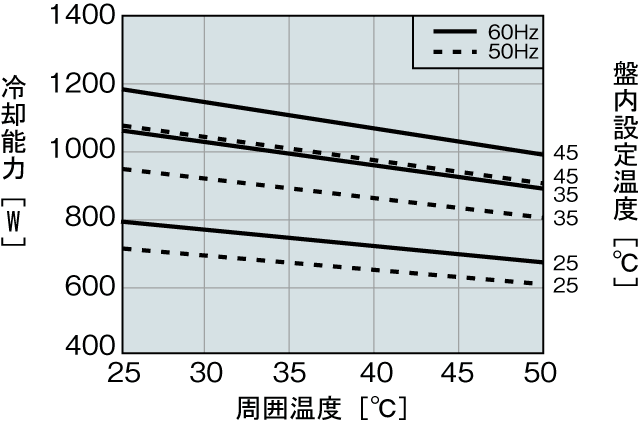

能力特性グラフ
■冷却能力特性グラフ
測定条件 JIS-C-9612 空気エンタルピー方式による代表値
ENC-AR1010HD/AR1020HD
※FAクーラーを許容周囲温度上限に近い環境で使用される場合は、弊社営業担当までご相談ください。
【注意】
◯ご使用になる前に取扱説明書をお読みのうえ正しくお使いください。
◯商品の納入は、車上渡しとなります。（国内指定場所、※離島除く）
◯型式・台数によって別途チャータ便扱い（別途費用）となります。
◯海外納入時には、別途海外向け梱包をお奨めします。
◯FAクーラーの仕様をご確認のうえ、適切なブレーカ（配線用遮断器）をFAクーラーと電源間に介してください。
◯定格電源範囲外でご使用されると故障の原因となります。
◯定期的に保守メンテナンスをしてください。
◯定期的な保守メンテナンスを怠ると、商品の性能劣化・トラブルの要因になることがあります。
◯冬期の低外気温時には、FAクーラーを連続運転させないでください。
◯本商品の廃棄の際は、各種法令を遵守し、適切に行ってください。
