精密空調機 PAU-AZW8000SE-HC
PAU-AZW8000SE-HC 商品詳細
index
仕様
| 冷却方式 | 水冷式 |
|---|---|
| タイプ | 温度・湿度制御タイプ |
| 冷却能力（W） ※1 | 7000／8000 |
| 加熱能力（W） ※1 | 9700／10700 |
| 加湿能力（g/kg(DA)）※1 | 4.04 |
| 温度制御精度（℃） ※2 | ±0.1 |
| 温度制御範囲（℃） ※3 | 20～30 |
| 湿度制御精度（%RH） ※2 | ±0.5 |
| 湿度制御範囲（%RH） ※3 | 25～70 |
| 温度設定値可能範囲（℃） ※4 | 11～45 |
| 湿度設定値可能範囲（%） ※4 | 25～70 |
| 使用周囲温度（℃） | 15～35（温度変化勾配:1℃以内 / 1h） |
| 使用周囲湿度（%RH） | 15～85（湿度変化勾配:5％RH以内 / 1h） （但し結露なきこと） |
| 最大本体吹出風量（m3/min）※5 | 20.0/23.0 |
| 外形寸法（mm） ※6 | H1831×W650×D800 |
| 質量（kg） | 260 |
| 塗装色 | アイボリー（日塗工:Y22-85B半艶） |
| 送風ダクト接続径（mm） | φ200（ダンパ付） |
| 定格電圧（V） ※7 | 三相AC200 |
| 消費電流（A） ※8 | 11.5 / 13.5（定格） 17.0（MAX） |
| 消費電力（W） ※8 | 3200 / 4200（定格） 6000（MAX） |
| 加湿器/給水圧（MPa） ※9※10 | 0.2～0.35 |
| 加湿器/給水温度（℃） ※9※10 | （OA-10℃）～50 |
| 加湿器/給水口径 ※9※10 | 15Aメスソケット（Rp:1／2インチ） |
| 冷却水/給水量（ℓ/min） ※9※10 | 30（水量変化匂配:1ℓ以内/1h） |
| 冷却水/給水圧（MPa） ※9※10 | 0.2～0.5 |
| 冷却水/給水温度（℃） ※9※10 | （周囲温度-10℃）～35 |
| 冷却水/接続口径 ※9※10 | 20Aメスソケット（Rp:3／4インチ） |
| ドレン排水口径 ※10 | 20Aメスソケット（Rp:3／4インチ） |
| 冷媒 | R407C 1500g |
| 騒音（dB(A)） ※11 | 67/69 |
| 保護機能/主回路 | 漏電遮断器（20A 30mA）、逆相防止保護 |
| 保護機能/送風機 | 過電流継電器、遅延タイマ（3分間）、サージアブソーバ |
| 保護機能/圧縮機 | 冷却器凍結保護、過電流継電器、モータプロテクタ、 サージアブソーバ、高低圧異常圧力保護、冷却器加熱度制御機能、冷却水凍結保護機能 |
| 入出力/本体異常出力 | b接点 無電圧（AC250V/2A/抵抗負荷） |
| 入出力/制御注意出力 | b接点 無電圧（AC250V/2A/抵抗負荷） |
| 入出力/運転停止入力 | 基板コネクタ |
| 表示・操作方式 | 7セグLED、キー入力 |
| 機能 | エラー履歴表示機能、温湿度上下限アラーム設定機能、キーロック機能、凍結防止運転機能 |
※1 周囲温湿度25℃/50%RH、冷却水温度15℃ 30L/min時の、ダクト4m先での値です。
※2 温湿度制御精度はJTMK01恒温恒湿槽-性能試験方法及び性能表示方法(日本試験機工業会)に定められた方法を基にしています。
空調機搭載温調器指示値での本体吹出口1点の精度保証となり、ダクトなどによる熱干渉は精度保証外となります。
また、本商品は空気の温度変動を抑えることを目的としており、温度の絶対値を保証するものではありません。
（補正用のバイアス機能は搭載しております。）
※3 周囲温湿度によって制御範囲内でも制御できないことがあります。
※4 使用環境により設定値での制御ができない場合があります。
※5 ダクトが長い等で圧力損失が大きい場合は、補助ファンを併用してダクト先の吹出し風量を確保してください。
※6 上記外形寸法はキャスタ含む本体寸法です。取り付けフランジ、突起物は含まれていません。
※7 使用電源電圧は定格電圧の±10%以内でご使用ください。
※8 消費電流、消費電力は周囲環境温湿度や使用条件により変動します。
※9 本機への給水に高純粋・超純水（導電率:1μS/cm以下、比抵抗:10MΩ・cm以上）を使用しないでください。
冷却水は、水温変化勾配は1℃以内/1ｈ、水量変化勾配は1ℓ以内/1hになるよう供給してください。
※10 冷却水温および加湿給水温は周囲温度に対して-10℃を下限としてください。製品本体が結露する可能性があります。
※11 正面1ｍにて測定した値です。
・実際の取り付けは取扱説明書記載の仕様、注意事項をご確認の上、お願いいたします。

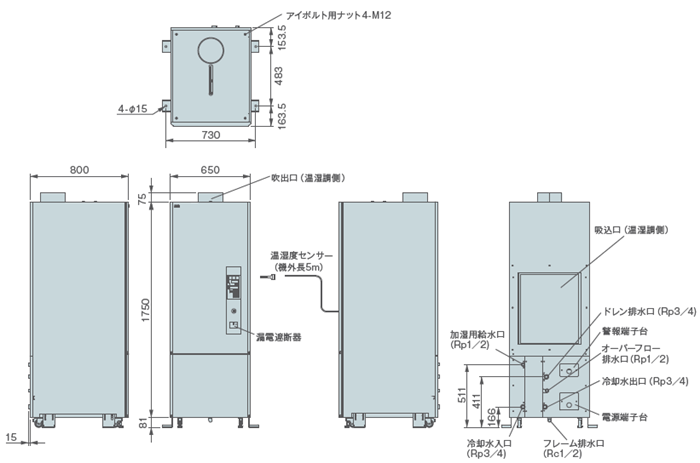

外形寸法図

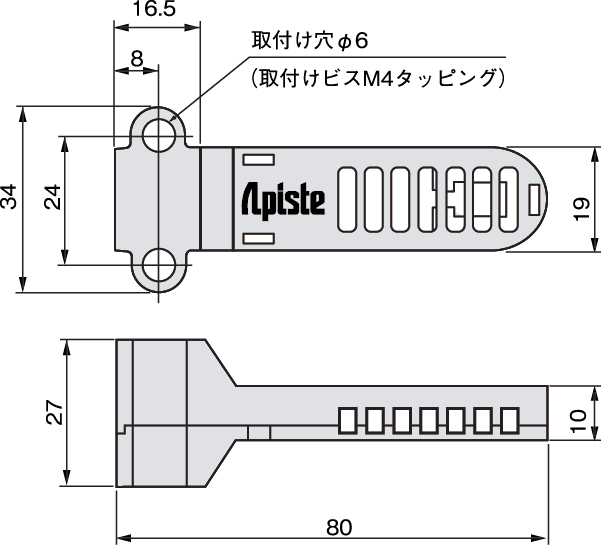

温湿度センサ
