チラー PCU-NE2500W
PCU-NE2500W 商品詳細
index
仕様
（50／60Hz）
| 冷却方式 | 水冷式 |
|---|---|
| 冷却能力（W） ※1 | 2600／3100 |
| 加熱能力（W） ※1 | 280／450 |
| 循環水 ※2 | 清水、エチレングリコール水溶液（濃度15wt%以下）、プロピレングリコール溶液（濃度15wt%以下） |
| 温度制御精度（℃） ※3 | ±0.1 |
| 使用周囲温度（℃） | 5～45 |
| 循環水温度範囲（℃） | 5～40 |
| 循環水定格流量（ℓ/min） | 15／15 |
| 最大揚程（m） ※4 | 14／20 |
| タンク容量（ℓ） | 約12 |
| 冷却水/温度範囲（℃） | 5～45 |
| 冷却水/圧力範囲（Mpa） | 0.1～0.7 |
| 冷却水/必要流量（ℓ/min） | 15以上 |
| 冷却水出入口接続径 | Rc1/2 |
| 外形寸法（mm） ※5 | H697×W400×D600 |
| 塗装色 | マンセル N-87 |
| 質量（kg） | 約56 |
| キャスタ（Φmm×個） | 50×4 |
| 定格電圧（V） ※6 | 三相 AC200 |
| 消費電力（kW） ※1 | 0.7／0.9 |
| 消費電流（A） ※1 | 2.7／2.9 |
| 推奨ブレーカ容量（A） | 10 |
| 循環水出入口接続径 | Rc3/4 |
| ドレン排出口径 | G1/2 |
| 構成装置/圧縮機 | 全密閉型ロータリー式 |
| 構成装置/凝縮器 | プレート式熱交換器 |
| 構成装置/蒸発器 | 構造：プレート式熱交換器 材質：SUS316（銅ブレージング） |
| 構成装置/送水ポンプ | 構造：マグネット式渦巻ポンプ 出力：0.180/0.216（kW） |
| 冷媒 | R1234yf 290g |
| 騒音（dB(A)） ※7 | 53／54 |
| 安全回路/圧縮機 | サーマルプロテクタ |
| 安全回路/ポンプ | サーマルプロテクタ |
| 入出力/エラー出力 | 無電圧a接点(最大AC250V/1A、DC30V/2A) |
| 入出力/水温上下限警報 | 無電圧a接点(最大AC250V/1A、DC30V/2A) |
| 入出力/運転停止出力 | 無電圧a接点(最大AC250V/1A、DC30V/2A) |
| 入出力/ポンプ出力 | 無電圧a接点(最大AC250V/1A、DC30V/2A) |
| 入出力/運転停止入力 | 無電圧入力 |
| 入出力/エラーリセット入力 | 無電圧入力 |
| 入出力/非常停止入力 | 無電圧入力 |
| 入出力/外部温度センサ ※8 | Pt100 |
| 入出力/イーサネット | 通信規格：10BASE-T/100BASE-TX 通信プロトコル：Socket(TCP/IP)、MC プロトコル(UDP/IP)、Modbus TCP |
| 表示・操作方式 | モノクロ液晶表示、キー入力 |
| ログデータ保存 | 記録項目： 日時、エラー番号、循環水設定温度、循環水出口温度、外部温度、チラー運転/停止、ポンプ・ファン・圧縮機運転/停止、ポンプ単体運転状態、緊急停止入力端子状態、運転停止入力端子状態、エラーリセット入力端子状態、擬似警報出力状態、圧縮機高圧圧力、圧縮機低圧圧力、圧縮機吐出温度、圧縮機吸入温度、欠水センサ状態、ファン制御状態、冷却操作量、高圧保護制御状態、低圧保護制御状態、過熱度保護制御状態、凍結保護制御状態 記録期間：約1年6か月 記録間隔 ※9：2分間隔 書き出し方式：USBメモリ、Socket通信 |
| 機能 | グラフ表示機能、機器運転状態表示機能、エラー履歴表示機能、運転時間表示機能、カレンダー機能、メモ機能、水温エラー設定機能、運転タイマ設定機能、パスワード設定機能、キーロック機能、凍結防止運転機能、ログデータUSBメモリ書き出し機能、外部温度センサ入力機能、カスケード制御機能 |
※1 使用周囲温度25℃、冷却水温度25℃、冷却水流量15ℓ/min、循環水温度20℃、循環水定格流量時の値です。
※2 清水をご使用の場合は、日本冷凍空調工業会水質基準(JRA-GL 02:1994)を満たすものをご使用ください。
電気伝導率は1μS/cm以上のものを使用してください(以上とは純度が悪いものをさします。例：100μS/cm)。
仕様外の循環水を使用すると、チラーの性能低下、早期故障を招く可能性があります。
※3 負荷一定、冷却水温度25℃、循環水温度20℃、循環水定格流量時の本体温度指示計の表示値によります。
※4 循環水流量4ℓ/minでの値になります。ポンプ故障の原因になりますので、循環水流量4ℓ/min未満での運転は避けてください。
※5 突起部は除きます。
※6 使用電源電圧は定格電圧の±10%以内でご使用ください。
※7 正面1m、高さ1m、無負荷安定時に測定した値です。
※8 外部温度センサは付属されていません。お客様にてご準備ください。
※9 エラー発生時は約1分前から5秒間隔で記録します。

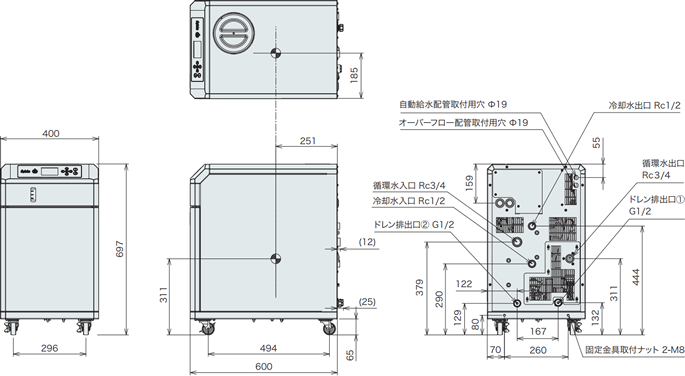

外形図
■各配管口径
循環水入口：Rc3/4、[締め付けトルク（推奨）]50N・m
循環水出口：Rc3/4、[締め付けトルク（推奨）]50N・m
冷却水入口：Rc1/2、[締め付けトルク（推奨）]30N・m
冷却水出口：Rc1/2、[締め付けトルク（推奨）]30N・m
ポンプ能力
揚程：1［m］＝0.0098［MPa］になります。
冷却能力
a:冷却水温度25℃ b:冷却水温度32℃ c:冷却水温度40℃ d:冷却水温度45℃
